| 加工定制：是 | 品牌：沃鑫 | 型号：WD671-16 |
| 结构形式：垂直板式 | 材质：不锈钢 | 连接形式：卡套 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：气动 |
| 零部件及配件：执行器 | 用途：调节 | 类型(通道位置)：直通式 |
| 口径：51 | 公称通径：25-108 | 安装尺寸：任意 |
| 规格：25-108 |

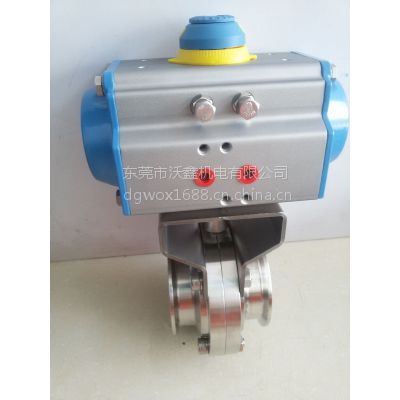

气动蝶阀由AT气动执行机构和卫生级蝶阀组成。●连接方式：螺纹、焊接、快装式、一边丝口一边焊接。●阀体材质：304、316、316L●密封材质：NBR、EPDM●工作温度：-10℃+135℃●公称通径：15～100mm 公称压力：PN0.6～1.6MPa气动执行器形式：单作用或双作用，气源工作压力：0.4～0.7MPa用途●主要用于食品设备上面配套，广泛应用于轻工、化工、制药等行业的工业自动控制系统中。 技术规范 设计依据 GB标准 设计标准 GB/12237 试验和检验 JB/T9002 序号 零件名称 材质 1 螺栓 不锈钢304 2 左阀体 不锈钢304、316、316L 3 阀座 ***橡胶 4 蝶板 不锈钢304、316、316L 5 右阀体 不锈钢304、316、316L 6 螺母 不锈钢304 7 螺母 不锈钢304 8 键 不锈钢304 9 螺栓 不锈钢304 10 连接支架 不锈钢304 11 螺栓 不锈钢304 12 连接套 不锈钢304 13 气动执行器 14 位置指示器
