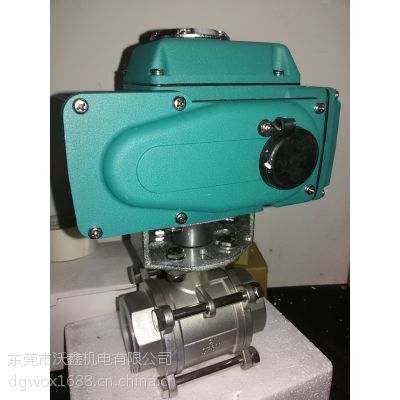

二、 采用一体化结构，与HF电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。 二、产品特性 内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用日本引进的***工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带******支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作。 三、阀门规格参数 公称通径 DN10～100mm 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制) 连接方式 内螺纹连接 对焊连接 零件 名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316) 球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 密封圈、填料 增强聚四氟乙烯、对位聚苯 适用 工况 适用介质 水、蒸汽 、油品等 硝酸等腐 蚀性介质 醋酸等腐 蚀介质 水、蒸汽 、油品等 硝酸等腐 蚀性介质 醋酸等腐 蚀介质 适用温度 -29～180℃(增强聚四氟乙烯)、-29～300℃(对位聚苯) 四、阀门连接尺寸及重量（虚线部分为模拟量控制盒,开关型无此尺寸）   公称通径 内螺纹连接 对焊连接 执行器选配 (常温常压) mm inch D B (mm) H 管螺纹 G B 重量 (Kg) 尺寸（mm） 重量 (Kg) B D1 D2 10 3/8 10 60 57 3/8″ 95 0.34 70 10 18 0.32 HF-05 15 1/2 15 75 68 1/2″ 110 0.47 75 15 24 0.48 HF-05 20 3/4 20 80 70 3/4″ 110 0.68 90 20 28 0.68 HF-05 25 1 25 90 80 1″ 140 1.2 100 25 34 1.2 HF-05 32 11/4 32 110 85 11/4″ 140 1.9 110 32 41 1.9 HF-05 40 11/2 38 125 100 11/2″ 180 2.7 128 38 49 2.7 HF-05 50 2 50 144 110 2″ 180 3.9 154 50 62 3.8 HF-10 65 21/2 64 186 130 21/2″ 200 7.1 193 64 78 7.0 HF-16 80 3 78 206 150 3″ 250 11.5 222 78 94 11.4 HF-25 100 4 98 240 170 4″ 250 20.5 273 98 124 20.3 HF-25
