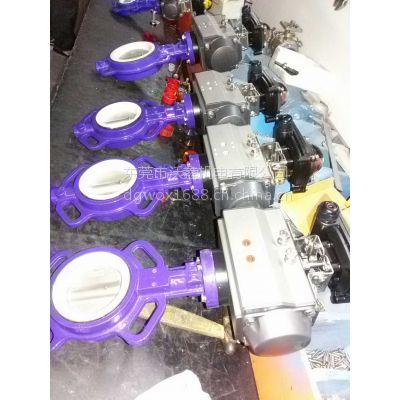

| 加工定制：是 | 品牌：沃鑫 | 型号：WOX |
| 结构形式：垂直板式 | 材质：不锈钢 | 连接形式：对夹 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：执行器 | 用途：调节 | 类型(通道位置)：直通式 |
| 口径：DN150 | 公称通径：DN50-1200 | 安装尺寸：任意 |
| 规格：50 65 80 100 150 200 |
技术规范 设计依据 GB 设计标准 GB12238 结构 长度 对夹式 连接 GB12221 对夹法兰尺寸 GB12221 试验和检验 JB/T9002 主要零件材质表 序号 零件名称 材 质 Z C D 1 阀座 橡胶 橡胶 橡胶 2 圆锥销 45钢 45钢 不锈钢 3 蝶板 灰铸铁镀硬铬 碳钢或不锈钢 不锈钢 4 阀体 灰铸铁 碳钢 不锈钢 5 螺柱 35钢 碳钢 不锈钢 6 阀杆 45钢 不锈钢 不锈钢 7 键 Key 45钢 45钢 不锈钢 8 衬套 铜基粉末冶金 铜基粉末冶金 铜基粉末冶金 9 O形圈 橡胶 橡胶 橡胶 10 气动装置 11 位置指示器 塑料 塑料 塑料 主要外形及连接尺寸 D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa) 公称通径 DN 外形尺寸 连接尺寸 执行器型号 * L L1 L2 H H1 D D1 n-φd 50 43 164/214 75/91 263/291 80 165 125 4-φ18 GTD65/GTE80 65 46 164/214 75/91 277/305 89 185 145 4-φ18 GTD65/GTE80 80 46 164/214 75/91 283/311 95 200 160 8-φ18 GTD65/GTE80 100 52 190/246 91/101 330/340 114 220 180 8-φ18 GTD80/GTE90 125 56 210/295 101/112 353/369 127 250 210 8-φ18 GTD90/GTE100 150 56 247/398 112/139 382/408 139 285 240 8-φ22 GTD100/GTE125 200 60 308/478 139/176 442/493 175 340 295 8-φ22 GTD125/GTE160 250 68 378/562 176/206 525/574 203 395 350 12-φ22 GTD160/GTE190 300 78 432/728 206/228 619/642 242 445 400 12-φ22 GTD190/GTE210 350 78 524/928 228/275 673/720 267 505 460 16-φ22 GTD210/GTE255 400 102 524/1033 228/324 705/800 309 565 515 16-φ22 GTD210/GTE300 450 114 648/1129 275/380 774/880 328 615 565 20-φ26 GTD255/GTE350 500 127 715/1430 324/425 880/905 361 670 620 20-φ26 GTD300/AW20S 600 154 795/1845 380/527 1020/1089 459 780 725 20-φ30 GTD350/AW28S 700 165 795/1845 280/527 1082/1151 520 895 840 24-φ30 GTD350/AW28S 800 190 1380/2605 527/440 1199/1112 591 1015 950 24-φ33 AW28/AW35S
